今天上午10點18分(fen)，由中鐵上海工程(cheng)局承(cheng)建的黃浦(pu)江上游水源地(di)連通管工程(cheng)C5標舉行頂管始發(fa)儀式(shi),工地君為(wei)您直擊現場(chang)。

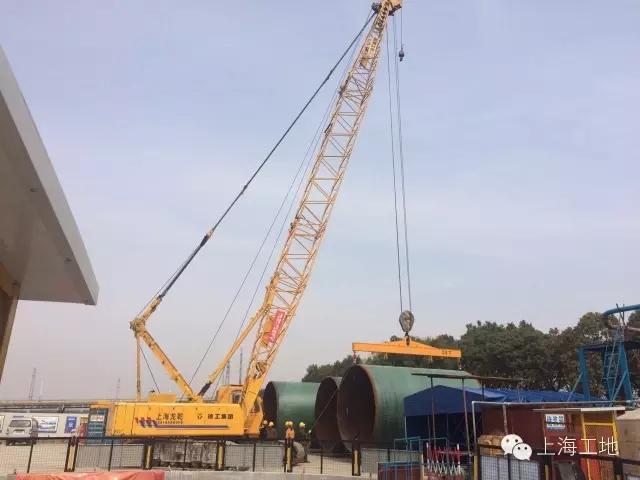

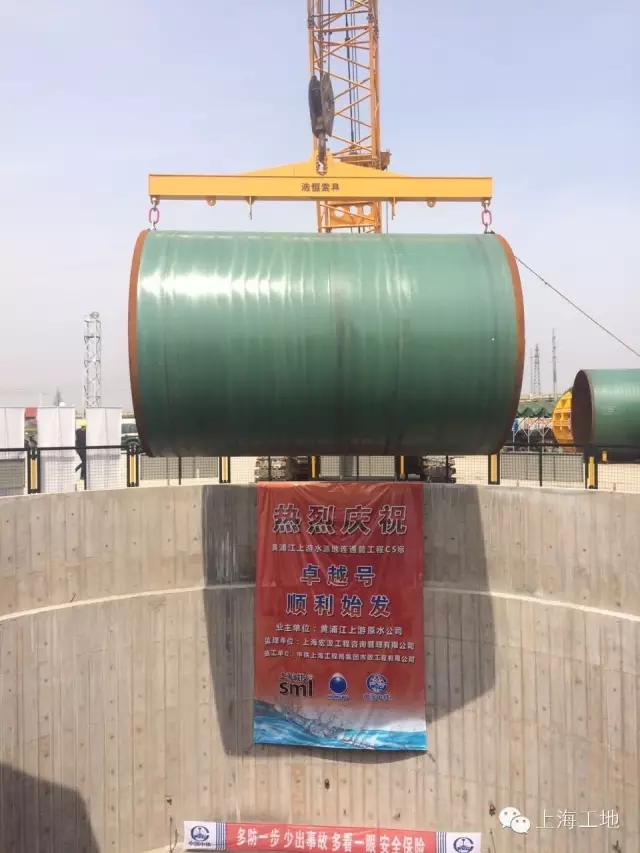

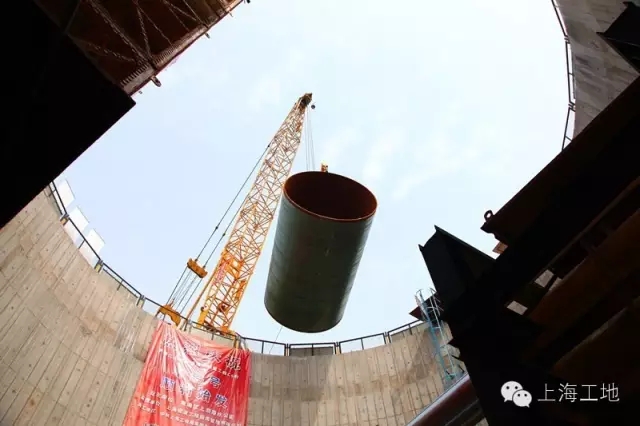

頂管起吊(diao)開始

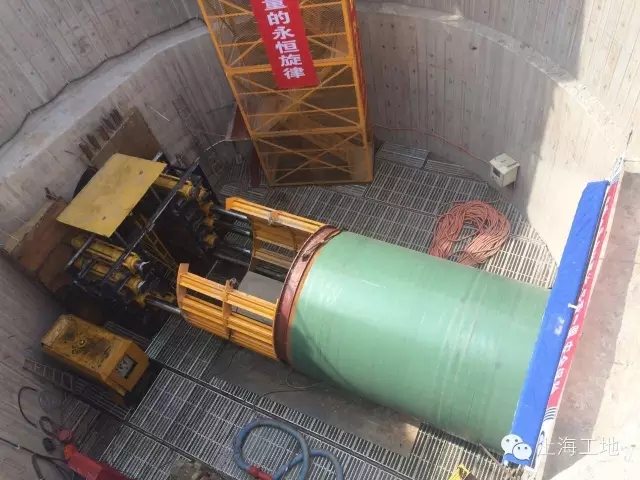

頂管放入沉井

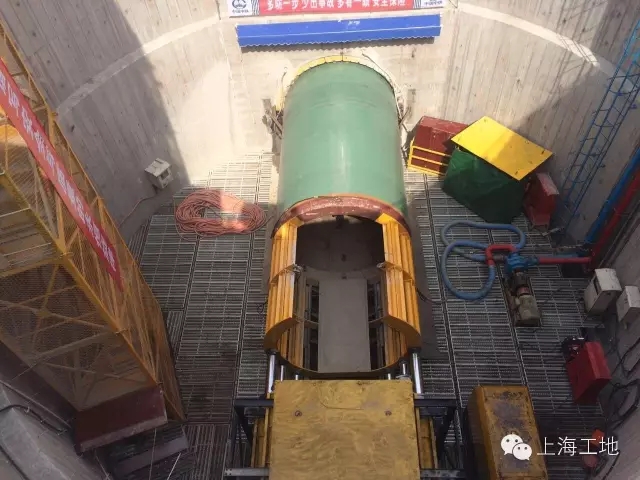

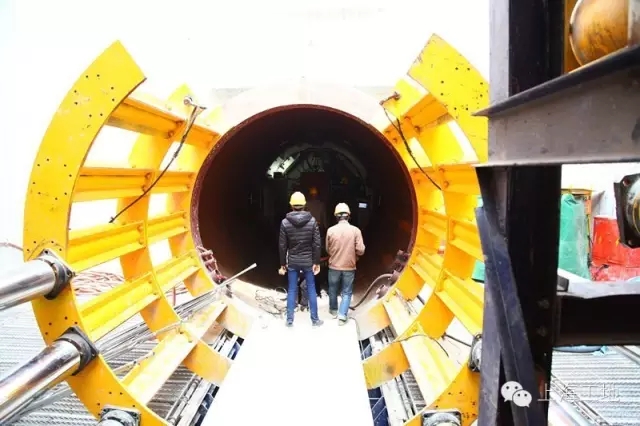

頂管就(jiu)位

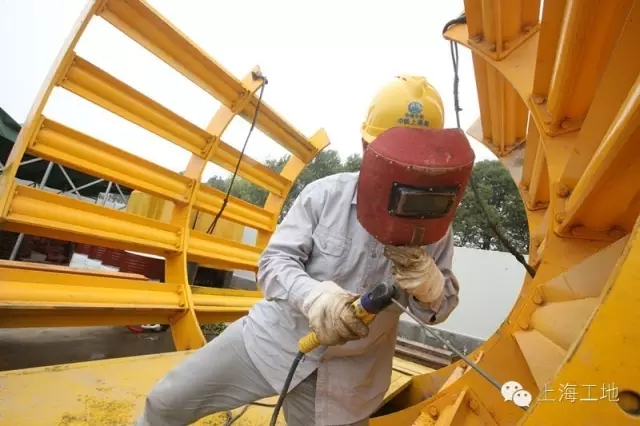

工人準(zhun)備焊(han)接工作
好了，現在開(kai)始聽工(gong)地君(jun)為大家八一八這個(ge)儀(yi)式的重要意(yi)義(yi)。
該頂管順利(li)掘進始(shi)發標(biao)志著(zhu)連通管C5標頂(ding)管工(gong)程(cheng)正式進入施工(gong)階(jie)段。

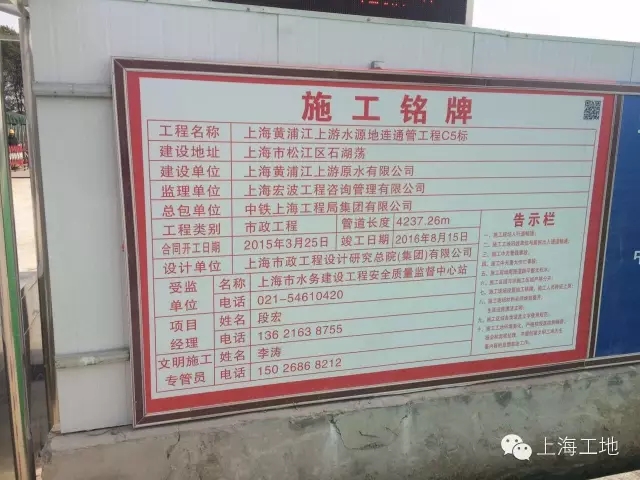

現場負責人告(gao)訴工地君黃浦江上游(you)水源地連通(tong)管工程C5標自(zi)松(song)江泵站至金山分(fen)水點(dian)段的JC-01井到JC-10井，包括10座頂管井及9個頂進區(qu)段，標段線路長度(du)4237.26m，總造價(jia)2.05億(yi)元。

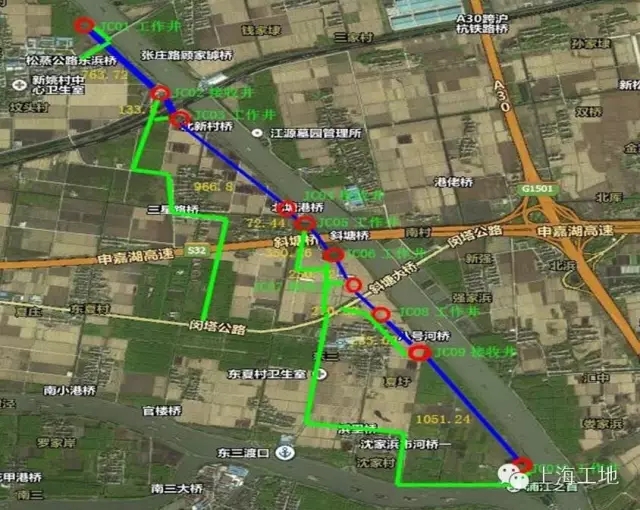

C5標段的(de)示意圖
這項工程究竟(jing)有何重(zhong)要意義呢？
這要從當年黃浦江上(shang)游(you)可(ke)怕(pa)的死(si)豬“漂流”事件說起。。
（圖片(pian)好恐怖，工地君(jun)就(jiu)不放(fang)了(le)）
為(wei)了改善(shan)水質(zhi)(zhi)，政(zheng)府花大力治理污染，發現(xian)投入大，成效卻(que)緩慢(man)，為(wei)了讓上海市民盡快喝上純凈的水，決定從源(yuan)頭將(jiang)高質(zhi)(zhi)量的優質(zhi)(zhi)水源(yuan)直接引過來(lai)。 （此(ci)處應該有掌聲(sheng)）
項目常務副經理廖春林介紹說，作(zuo)為上海市重點工程，在2016年年底全面具備(bei)通水條(tiao)件之后，將(jiang)惠及上海市金山(shan)、奉賢、松(song)江和閔行、青浦五區，大(da)大(da)改(gai)善上海西南地區670多萬(wan)市民的飲水質量。
工程的區間最長距離1064米，今天下井推(tui)送(song)的頂管(guan)長度為(wei)270.39m,管徑為Φ3800，管道中心標高為-8.000m,采用Q235B鋼板直縫埋弧焊接,鋼(gang)管鋼(gang)板(ban)厚度為36mm。由JC08#工作井頂向JC07#接收井推(tui)送，這段區間距離為200多米，每(mei)天大約推(tui)送20米左右(you)。
整個標段(duan)由上海(hai)多家企(qi)業(ye)共同參建，本(ben)標段(duan)全線雖只(zhi)有4千多米，但是地(di)勢復雜，技(ji)術要(yao)求高，作業環(huan)境差，材料運(yun)輸困難(nan)，可謂難(nan)點重重。
地勢復雜(za)：

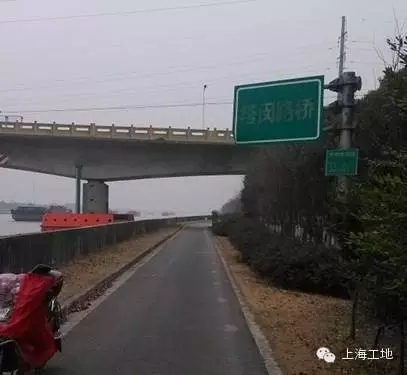

頂(ding)管沿線需要穿(chuan)越松蒸公路（斜(xie)塘大橋）、古(gu)松市河、滬(hu)杭(hang)鐵路、S32申嘉(jia)湖高速公路(lu)、閔塔公路(lu)橋、高壓燃氣(qi)管等重大基礎(chu)設(she)施，頂管頂進施工技(ji)術控制要求高;頂管(guan)沿線距離斜塘河較近，頂管(guan)施工危險程度較高。
技術(shu)要求(qiu)高
本工程(cheng)頂管管材(cai)為DN3800鋼管(guan)，在頂進過程(cheng)中需進行管(guan)道焊(han)接。每道焊(han)縫(feng)長度(du)11.93m，鋼板厚度36mm，焊接工作量(liang)大、焊接難(nan)度(du)高。管(guan)線臨(lin)近黃浦江(jiang)，其中一段管(guan)線要(yao)穿越粉(fen)砂層(ceng)，該層(ceng)滲透(tou)性強，易發生流沙，管(guan)涌險情。
作(zuo)業環境差
現場焊接(jie)(jie)(jie)作(zuo)(zuo)業條件差(cha)，作(zuo)(zuo)業時間長，焊接(jie)(jie)(jie)作(zuo)(zuo)業制(zhi)約了頂進(jin)施工效(xiao)率(lv)，手工焊接(jie)(jie)(jie)作(zuo)(zuo)業質(zhi)量(liang)控制(zhi)困難(nan)。需在(zai)管道焊接(jie)(jie)(jie)時，采用專門(men)措施，加(jia)強焊接(jie)(jie)(jie)質(zhi)量(liang)控制(zhi)。
材料運輸(shu)困(kun)難
整體管線沿黃浦江(jiang)(jiang)布置，走向與(yu)江(jiang)(jiang)邊防(fang)汛通道(dao)大致相同，施(shi)工機械設備及(ji)材(cai)料運輸困難，特(te)別是頂管施(shi)工時，大管徑的(de)管材(cai)運輸更為困難。
頂(ding)管(guan)施工具體(ti)是如何操(cao)作的？

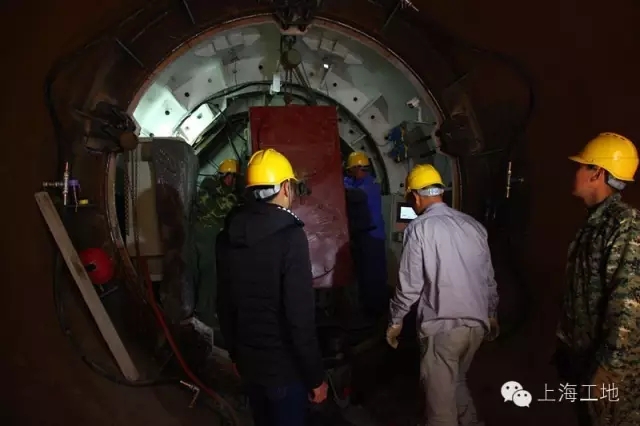

頂管施工在段(duan)位(wei)之間(jian)先建好兩個沉(chen)(chen)井(jing)，留(liu)(liu)出(chu)預留(liu)(liu)洞口(kou)，頂管一(yi)端從預留(liu)(liu)洞口(kou)入，再利(li)用全站(zhan)儀進行導(dao)航(hang)，瞄準焊(han)下一(yi)個沉(chen)(chen)井(jing)預留(liu)(liu)洞口(kou)進行推送。在入口(kou)處對管道進行焊(han)接，接一(yi)段(duan)推送一(yi)段(duan)，對精度要(yao)求相當的高。廖經理說(shuo)項目利(li)用BIM技術建模，與全站儀測量的(de)數據反復比對，提(ti)高(gao)車頭的(de)方向的(de)精準性。
全站(zhan)儀測(ce)量

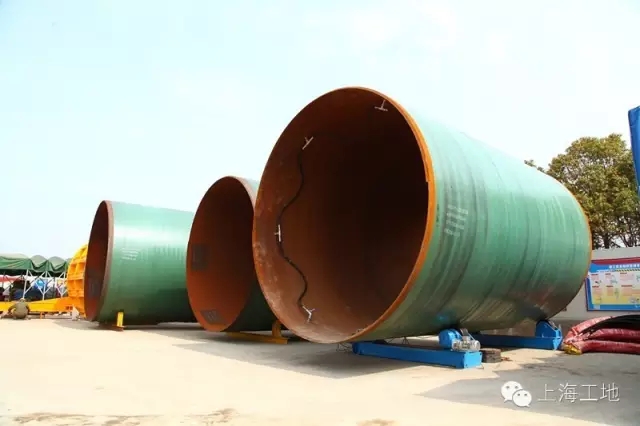

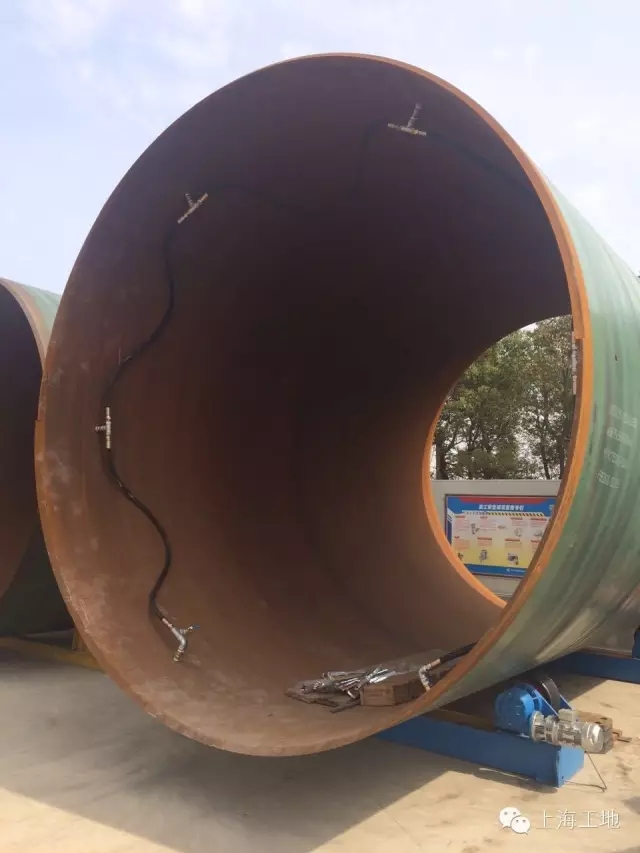

安裝了注(zhu)漿管(guan)的頂管(guan)

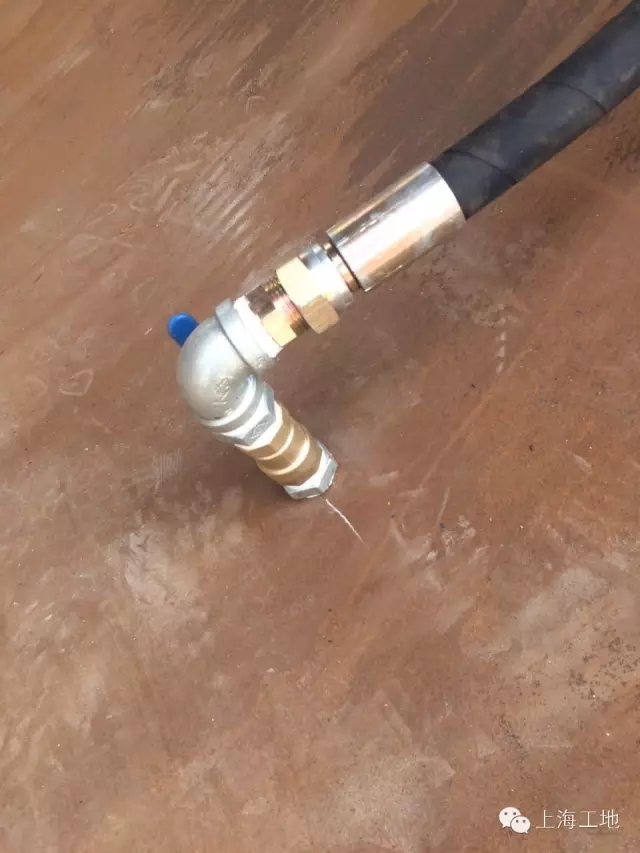

注漿孔(kong)

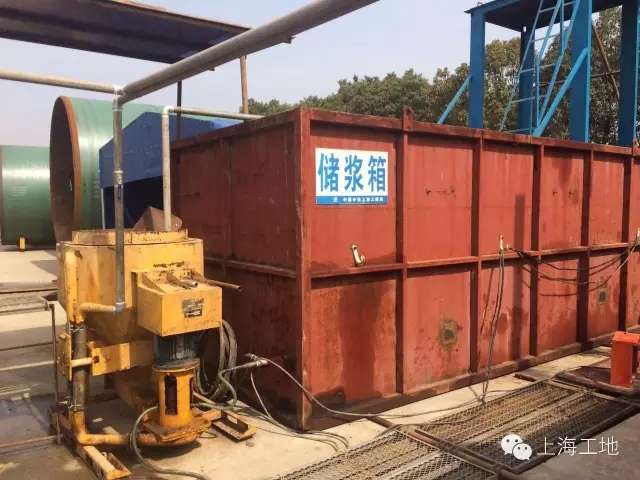

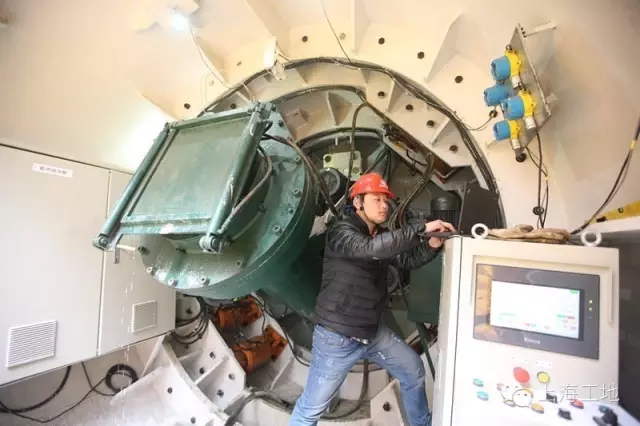

項(xiang)管機(ji)的(de)車頭采用定向鉆，由液(ye)壓千斤頂推送(song)，鋼管內壁(bi)留出噴漿孔(kong)，用管子連接(jie)外(wai)部(bu)的(de)儲漿箱，將膨潤土注漿噴射(she)到(dao)機(ji)頭進行減阻。

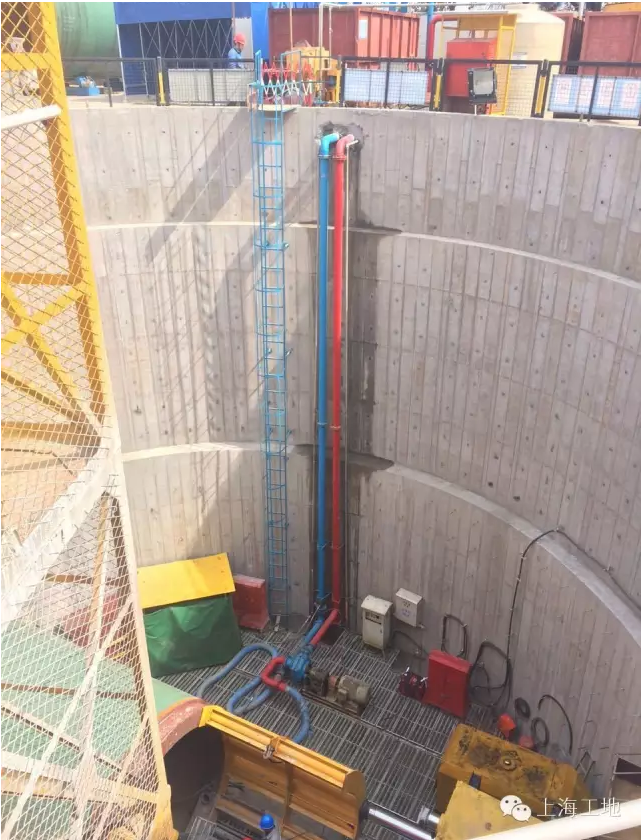

紅藍(lan)兩根管子一(yi)(yi)根注水一(yi)(yi)根排送泥漿入指(zhi)定泥漿池，完全不用擔心運(yun)送渣土揚塵的困(kun)擾。
頂管施工與盾構(gou)施工有什么不(bu)同？
與(yu)盾(dun)構(gou)施(shi)工不同的(de)(de)是(shi)(shi)，相比運用幾千萬的(de)(de)盾(dun)構(gou)機(ji)修(xiu)建地(di)鐵這種(zhong)大型管道(dao)，口徑較小的(de)(de)管道(dao)使(shi)用頂(ding)管施(shi)工比較經濟實惠，操作靈活。用一個形象的(de)(de)比喻，如果(guo)將盾(dun)構(gou)機(ji)比作一個火(huo)車(che)頭，那(nei)么盾(dun)構(gou)施(shi)工就(jiu)是(shi)(shi)一個火(huo)車(che)頭在地(di)下(xia)開，而頂(ding)管施(shi)工則是(shi)(shi)一列火(huo)車(che)在地(di)下(xia)開，對精度的(de)(de)要求更(geng)高，難度也(ye)更(geng)大。

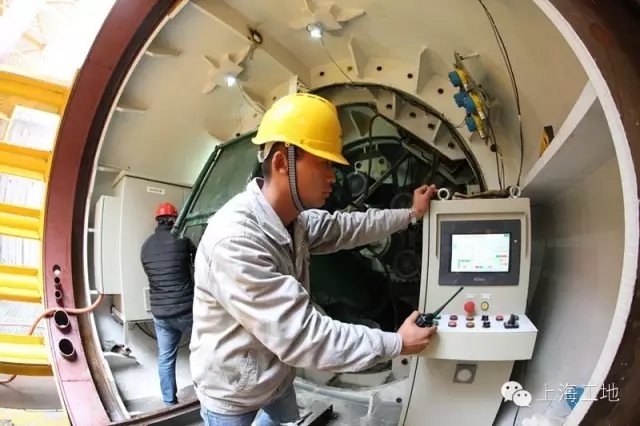

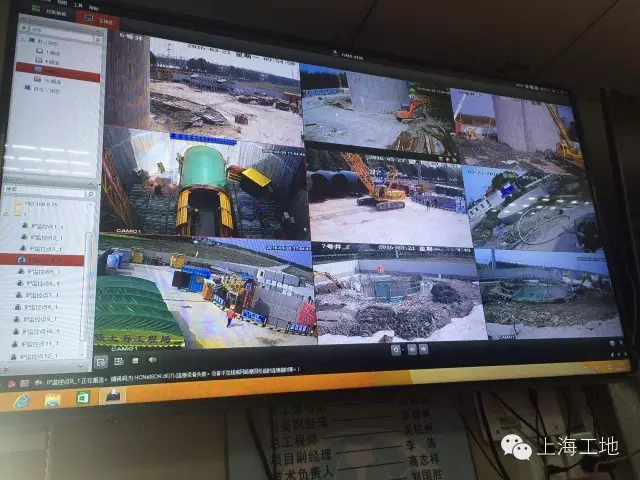

安裝攝像頭
黃浦江上(shang)游水源地(di)(di)連(lian)通工(gong)程是上(shang)海市重(zhong)點工(gong)程、民用(yong)工(gong)程、實事工(gong)程，建成后，上(shang)海西南地(di)(di)區(qu)將(jiang)全(quan)部改從常(chang)年(nian)保持(chi)在三類水以上(shang)水質(zhi)的太浦河取(qu)水，不僅能有效提(ti)升該(gai)地(di)(di)區(qu)的飲用(yong)水水質(zhi)，還(huan)能進一步提(ti)高區(qu)域安全(quan)、優質(zhi)供(gong)水保障能力(li)。即使發生(sheng)突發事件需要(yao)關(guan)閉(bi)水閘，這一水源地(di)(di)也可滿足2天的供(gong)水(shui)量，再加上青草沙(sha)的應急補(bu)充供(gong)水(shui)，一共可(ke)滿足3天的(de)供水量。
明天是世(shi)界(jie)水(shui)日(ri)，工地君突然想起(qi)這段時間熱映(ying)的(de)(de)周星(xing)馳的(de)(de)大片《美人魚》里的(de)(de)經典臺詞，如果(guo)世(shi)界(jie)上連一(yi)滴干凈(jing)的(de)(de)水(shui)，一(yi)口新鮮的(de)(de)空氣都沒(mei)有(you)，賺多少錢都只有(you)死路一(yi)條(tiao)。
